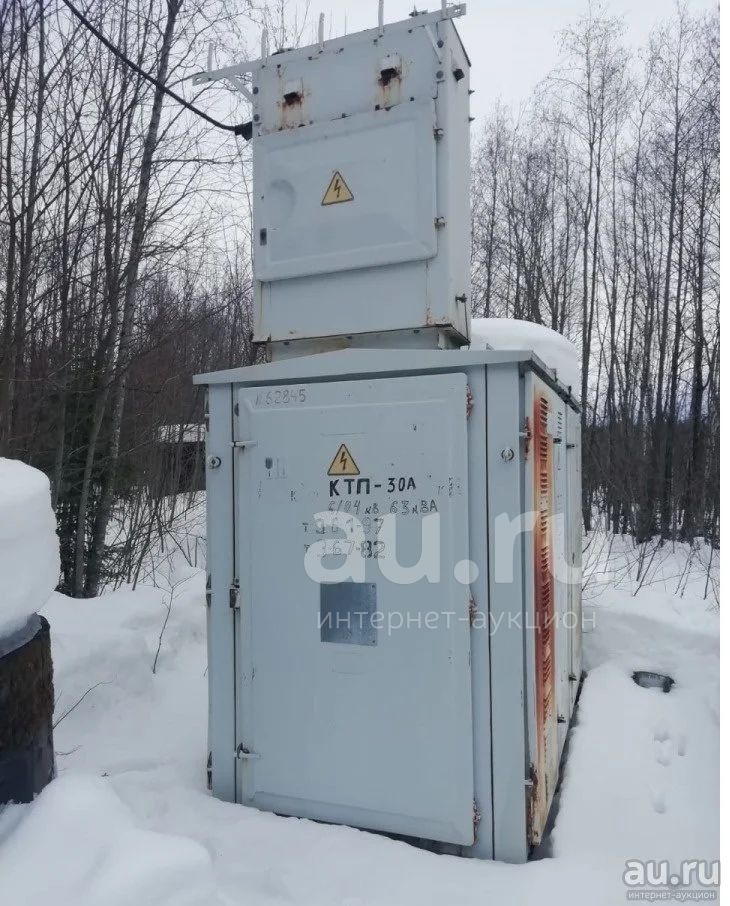

Трансформаторная подстанция № 30А (ктп 6/0,4 кВ 63

Комплект оборудования трансформаторной подстанции КТП-30А 6/0,4 кВ, 63 кВА инв. № 62845

(г. Кондопога, ул. Солнечная)

1. Подстанция трансформаторная комплектная мощностью 63 кВА тупикового типа КТПТАС-к/ВК-63/6/0,4кВ-02-У1

2. Разъединитель с ручным приводом РЛНД-10 кВ 1 шт.

3. Ограничитель перенапряжений ОПН-П16/7,2/10,2 УХЛ1 3 шт.

4. Предохранитель ПТ-6 3 шт. 20А

5. Трансформатор силовой ТМГ-63/10-У1 1 шт. 6/0,4 кВ

6. Рубильник трехполюсный 1 шт. 400А

7. Трансформатор тока 3 шт. 200/5

8. Счетчик электрической энергии трехфазный 1 шт. 5(7,5А)

9. Амперметр 3 шт.

10. Вольтметр 1 шт.

11. Выключатель автоматический ВА 57ф35 1 шт. 160А

12. Контактор (пускатель) электромагнитный ПМ 12-100150 У3В 1 шт. 100А 107980

13. Кабель силовой АСБ 3х120 20 м

14. ВЛ-0,4 кВ (4 опоры) Провод 4А-50 200 м

15. Ключ от замка подстанции 1 шт.

Перечень технической документации

на КТП-30А 6/0,4 кВ, 63 кВА инв. № 62845

(г. Кондопога, ул. Солнечная)

1. Паспорт (подстанции трансформаторные комплексные тупикового типа мощностью 63-400 кВА).

2. Руководство по эксплуатации (подстанции трансформаторные комплексные мощностью 63-400 кВА тупикового типа).

3. Поопорная схема ВЛ-0,4 кВ от КТП-30А 6/0,4 кВ 63 кВА

4. Однолинейная схема КТП-30А 6/0,4 кВ 63 кВА

5. Перечень оборудования КТП-30А 6/0,4 кВ 63 кВА

6. Паспорт разъединителя РЛНД-1-10Б/400 НУХЛ1

7. Паспорт трансформатора ТМГ-63/10-У1

8. Протокол проверки автоматических выключателей напряжением до 1000 В № 114-3 от 27 января 2009 г.

9. Протокол испытания изоляции электрооборудования распредустройств 6 кВ № 114-1 от 27 января 2009 г.

10. Протокол испытания силового кабеля №154 от 09 декабря 2009 г.

11. Паспорт трансформаторного пункта

12. Паспорт разъединителя Р-30А.

13. Паспорт кабельной линии 6 кВ от опоры №18.1 ВЛ-6 кВ- КТП-30А
